Beschreibung

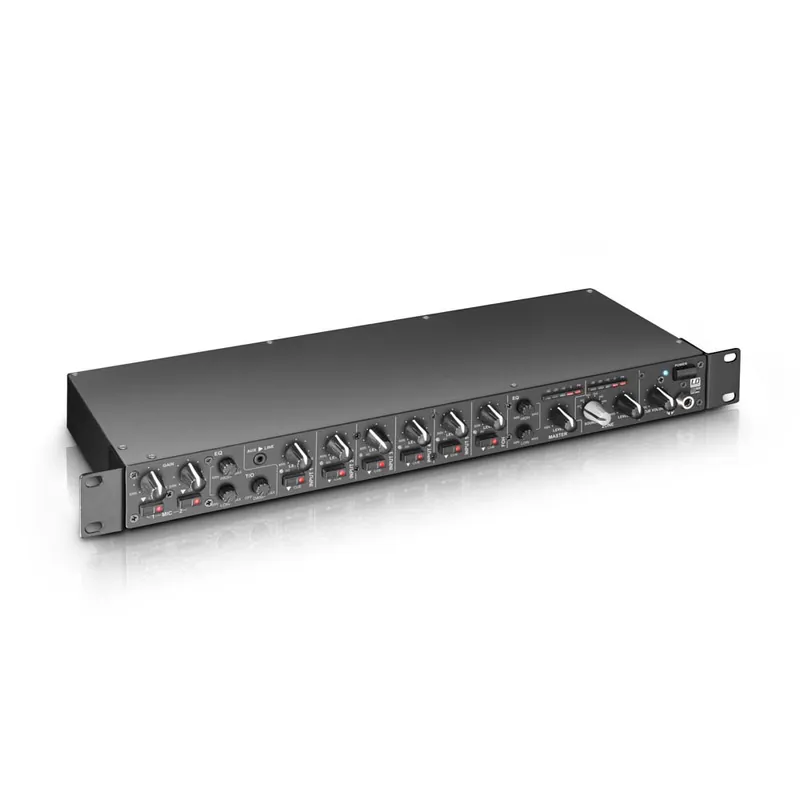

LD Systems ZONE 622 2-Zonen-MixerDer ZONE 622 ist ein besonders kompakter 1 HE Zonenmischer mit 6 Line- und 2 Mikrofonkanälen , die einem Stereo- und einem Mono-Masterausgang zugeordnet werden können. Das Gerät verfügt über alle wesentlichen Funktionen, einen Eingang für ein externes Notfall-Durchsagesystem mit eigenem Lautstärkeregler und einen Anschluss zum ferngesteuerten Stummschalten. Der ZONE 622 eignet sich zur Beschallung separater Zonen in Restaurants, Clubs, Hotels, Fitnesscentern und für Präsentationen.Die beiden symmetrierten Mikrofonkanäle mit Stereoklinken-Eingang sind mit Reglern für Gain, Talkover-Lautstärke, Talkover-Dämpfung,12V-Phantomspeisung und einer gemeinsamen 2-Band-Klangregelung ausgestattet. Die Line-Kanäle 1 und 2 können auch zum unsymmetrischen Anschluss von Mikrofonen genutzt werden, Kanal 6 ist speziell für symmetrische FOH-Signale ausgelegt. Die Stereo-Eingangskanäle des ZONE 622 besitzen Cue-Taster und Lautstärkeregler mit Signalanzeige, die Kanäle 1 – 5 zusätzliche Gain-Trimmer. Darüber hinaus verfügt der Zonenmixer über einen 3,5 mm Miniklinken-Eingang und einen USB-Port , der als Stereo-Ein- und Ausgang (Recording Out) dient. So läßt sich der ZONE 622 wie ein externes Audio-Interface nutzen.Die Stereo- und Mono-Ausgangssektionen besitzen eigene Pegelanzeigen, 2-Band-Klangregelung, Trimmer zur Einstellung der maximalen Ausgangspegel sowie elektronisch symmetrierte Klinken- und Klemmblock-Anschlüsse . Die Stereo-Sektion verfügt zusätzlich über unsymmetrische Cinch-Buchsen. Ein regelbarer Kopfhöreranschluss zum Vorhören und ein Recording-Ausgang vervollständigen die Ausstattung des ZONE 622.ProduktartMischpulteTypInstallationen, StereoAnzahl Zonen2 (Master, Zone)TypInstallationen, StereoEinbauhöhe1 HEEingangskanäle gesamt8 (2x Mic, 2x Mic/Line, 3x Line, 1x FOH)Frequenzgang20 – 40000 HzMikrofonkanäle2 (mit Phantom Power 12 V)Anschlüsse Mikrofonkanäle6,3 mm Klinke (symmetrisch)Bedienelemente Mikrofonkanäle1 x EQ Hi, 1 x EQ Low, 1 x Talk Over Damp, 1 x Talk Over Level, Gain, On / OffAnzeigeelemente MikrofonkanäleLED (ON)Eingangsimpedanz Mikrofonkanäle4 kOhmEingangsempfindlichkeit Mikrofonkanäle6,1 mVTHD Mikrofonkanäle0,08%Line- / Mikrofon-Kanäle2Line- / Mikrofon-Eingangsanschlüsse2 x Cinch, 3,5 mm Stereo Klinke (Input 1), 6,3 mm Klinke (symmetrisch)Bedienelemente Line- / Mikrofon-KanäleCue, Level, Mic/Line, TrimAnzeigeelemente Line- / MikrofonLED (Cue), LED (Signal)Line-Kanäle3Line-EingangsanschlüsseInput 3-4: 2 x Cinch, Input 5: 2 x Cinch + USBBedienelemente Line-KanäleCue, Level, TrimAnzeigeelemente Line-KanäleLED (Cue), LED (Signal)Eingangsimpedanz Line-Kanäle4 kOhmEingangsempfindlichkeit Line-Kanäle1,5 VTHD Line-Kanäle0,03%Eingangsempfindlichkeit AUX/Line3 VFOH-Kanäle1Anschlüsse FOH-Eingang6,3 mm Klinke (2 x, symmetrisch)Bedienelemente FOH-KanäleCue, LevelAnzeigeelemente FOH-KanäleLED (Cue), LED (Signal)Line-Ausgänge3 (Master – Stereo, Zone – Mono, Rec – Stereo)Ausgangsanschlüsse Master6,3 mm Klinke (2 x, symmetrisch), Cinch (2 x), KlemmblockBedienelemente MasterEQ Hi, EQ Low, Level, max. LevelAnzeigeelemente Master5-Segment Level MeterAusgangspegel Master(symmetrisch) 24 dBu, (unsymmetrisch) 18 dBuAusgangsanschlüsse Zone6,3 mm Klinke (symmetrisch), KlemmblockBedienelemente ZoneEQ Hi, EQ Low, Level, max. Level, Source Input 1-5/MixAnzeigeelemente Zone5-Segment Level MeterAusgangspegel Zone24 (symmetrisch/unsymmetrisch) dBuAusgangsanschlüsse Rec2 x CinchKopfhörerausgang1Anschluss Kopfhörerausgang6,3 mm StereoklinkeBedienelemente KopfhörerausgangCue VolumeAusgangsspannug Kopfhörerausgang(@ 32 Ohm) 1,25 VZusätzliche Eingänge2 (Emergency Input, Output Mute)Anschlüsse zusätzliche EingängeKlemmblockBedienelemente zusätzliche EingängeLevel Emergency Inputzusätzliche BedienelementePower-SchalterZusätzliche AnzeigeelementeLED (Power)Betriebsspannung220 – 250 V AC, 50 HzNetzanschlussIEC GerätebuchseLeistungsaufnahme18 WSicherungT 500 mAL / 250 VBreite485 mmHöhe44 mmTiefe179 mmGewicht2,4 kgZubehör (im Lieferumfang)Klemmblöcke, Netzkabel
