Beschreibung

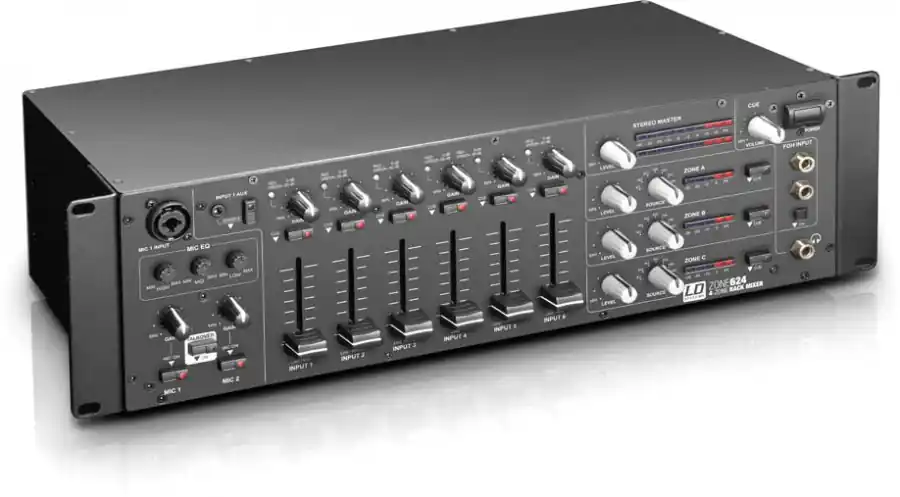

19″ 4-Zonen Mixer 3HELD Systems ZONE 624 4-Zonen-MixerDer ZONE 624 ist ein komplett ausgestatteter Zonenmischer mit 6 Line- und 2 Mikrofonkanälen, die einem Stereo- und 3 Mono-Zonenausgängen zugeordnet werden können. Das kompakte 3 HE Rackgerät besitzt zudem Eingänge für ein externes Notfall- Durchsagesystem und fernbedientes Stummschalten. Durch seine umfangreichen Anschlussmöglichkeiten ist der ZONE 624 die extrem flexible Steuerzentrale für Beschallungssysteme in der Gastronomie, in Clubs, Hotels, Fitnesscentern und vielen anderen Bereichen.Die beiden symmetrischen Mikrofoneingänge verfügen über eine gemeinsame 3-Band-Klangregelung,12V-Phantomspeisung und Talkover-Funktion, die Talkover-Dämpfung kann für alle Zonenausgänge auf der Rückseite individuell eingestellt werden. Die 6 Stereo- Eingangskanäle des ZONE 624 sind mit Gain-Reglern, Signal- und Spitzenwert-LEDs, 45 mm Fadern, Cue-Tastern und Cinch-Buchsen ausgestattet, Kanal 6 zusätzlich mit symmetrischen Klinkeneingängen für das FOH-Signal. Das Gerät besitzt zudem einen schaltbaren AUX-Eingang über 3,5 mm Miniklinke und einen USB-Anschluss, der als Stereo-Ein- und Ausgang (Recording Out) dient und den ZONE 624 zum externen Audio-Interface macht.Die Ausgänge der Mastersektion sind elektronisch symmetriert und erfolgen über XLR-Buchsen und Klemmblock-Anschlüsse, die Stereozone besitzt zusätzlich unsymmetrische Cinch-Anschlüsse. Der maximale Ausgangspegel kann für alle Zonen individuell voreingestellt werden. Die drei Mono-Ausgänge des ZONE 624 verfügen jeweils über eine 2-Band-Klangregelung, einen wählbaren100 Hz Hochpassfilter, Mikrofon-Stummschalter und eine Pegelanzeige; als Quelle können die Eingänge 1 – 6 oder das Stereo- Mastersignal gewählt werden. Der Stereoausgang ist mit einem 3-Band-EQ, Regler für die Talkover-Empfindlichkeit und zwei LED-Ketten zur Pegelanzeige ausgestattet. Der ZONE 624 besitzt zusätzlich einen Recording-Ausgang und einen regelbaren PFL- Kopfhöreranschluss zum Vorhören.Technische Daten:Produktart:MischpulteTyp:InstallationenAnzahl Zonen:4 (Master, Zone A-C)Typ:StereoEinbauhöhe:3 HEEingangskanäle gesamt:8 (2x Mic, 1x AUX/Line, 2x Phono/Line, 2x Line, 1x FOH/LineFrequenzgang:20 – 40000 HzMikrofonkanäle:2 (mit Phantom Power 12 V)Anschlüsse Mikrofonkanäle:6,3 mm Klinke (2 x, symmetrisch)Anschlüsse Mikrofonkanäle:XLRBedienelemente Mikrofonkanäle:1 x EQ HiBedienelemente Mikrofonkanäle:1 x EQ LowBedienelemente Mikrofonkanäle:1 x TalkoverBedienelemente Mikrofonkanäle:1x EQ MidBedienelemente Mikrofonkanäle:2 x GainBedienelemente Mikrofonkanäle:2 x On/OffAnzeigeelemente Mikrofonkanäle:LED (ON)Eingangsimpedanz Mikrofonkanäle:4 kOhmEingangsempfindlichkeit Mikrofonkanäle:4,5 mVTHD Mikrofonkanäle:0,08 %Line-Kanäle:6 (Input 1: Aux/Line, Input 2 + 5: Line/Phono, Input 3: USB/Line 4: Line, Input 6: Line/FOHLine-Eingangsanschlüsse:Input 1: 2x Cinch + 3,5 mm Stereo KlinkeLine-Eingangsanschlüsse:Input 2, 4 – 5: 2x CinchLine-Eingangsanschlüsse:Input 3: 2x Cinch + USBLine-Eingangsanschlüsse:Input 6: 2x Cinch + 2x 6,3 mm KlinkeBedienelemente Line-Kanäle:2 x Phono/LineBedienelemente Line-Kanäle:AUX enableBedienelemente Line-Kanäle:CueBedienelemente Line-Kanäle:FOH OnBedienelemente Line-Kanäle:GainBedienelemente Line-Kanäle:LevelAnzeigeelemente Line-Kanäle:LED (Cue)Anzeigeelemente Line-Kanäle:LED (Signal/0 dB)Eingangsimpedanz Line-Kanäle:(Phono) 50 kOhmEingangsimpedanz Line-Kanäle:6 kOhmEingangsempfindlichkeit Line-Kanäle:(Phono) 25m VEingangsempfindlichkeit Line-Kanäle:2,1 VTHD Line-Kanäle:(Phono) 0,05%THD Line-Kanäle:0,02%Eingangsempfindlichkeit AUX/Line:3 VLine-Ausgänge:5 (Master – Stereo, 3x Zone – Mono, Rec – Stereo)Ausgangsanschlüsse Master:Cinch (2 x)Ausgangsanschlüsse Master:KlemmblockAusgangsanschlüsse Master:XLR (2 x, symmetrisch)Bedienelemente Master:EQ HiBedienelemente Master:EQ LowBedienelemente Master:EQ MidBedienelemente Master:LevelBedienelemente Master:max. LevelBedienelemente Master:T/O DampingBedienelemente Master:T/O SensitivityAnzeigeelemente Master:2 x 10 Segment Level MeterAusgangspegel Master:(symmetrisch) 24 dBuAusgangspegel Master:(unsymmetrisch) 17 dBuAusgangsanschlüsse Zone:KlemmblockAusgangsanschlüsse Zone:XLR (symmetrisch)Bedienelemente Zone:100 Hz High PassBedienelemente Zone:CueBedienelemente Zone:EQ HiBedienelemente Zone:EQ LowBedienelemente Zone:Include MicBedienelemente Zone:LevelBedienelemente Zone:max. LevelBedienelemente Zone:SourceBedienelemente Zone:T/O DampAnzeigeelemente Zone:5-Segment Level MeterAusgangspegel Zone:24 (symmetrisch/unsymmetrisch) dBuAusgangsanschlüsse Rec:2 x CinchKopfhörerausgang:1Anschluss Kopfhörerausgang:6,3 mm StereoklinkeBedienelemente Kopfhörerausgang:Cue VolumeAusgangsspannug Kopfhörerausgang:(@ 32 Ohm) 2,5 VZusätzliche Eingänge:2 (Emergency Input, Output Mute)Anschlüsse zusätzliche Eingänge:KlemmblockBedienelemente zusätzliche Eingänge:Level Emergency InputEingangsempfindlichkeit Emergency Input:5 Vzusätzliche Bedienelemente:Power-SchalterZusätzliche Anzeigeelemente:LED (Power)Betriebsspannung:220 – 250 V AC, 50 HzNetzanschluss:IEC GerätebuchseLeistungsaufnahme:25 WSicherung:T 500 mAL / 250 VBreite:485 mmHöhe:132 mmTiefe:210 mmGewicht:4,4 kgZubehör (im Lieferumfang):KlemmblöckeZubehör (im Lieferumfang):Netzkabel
