Beschreibung

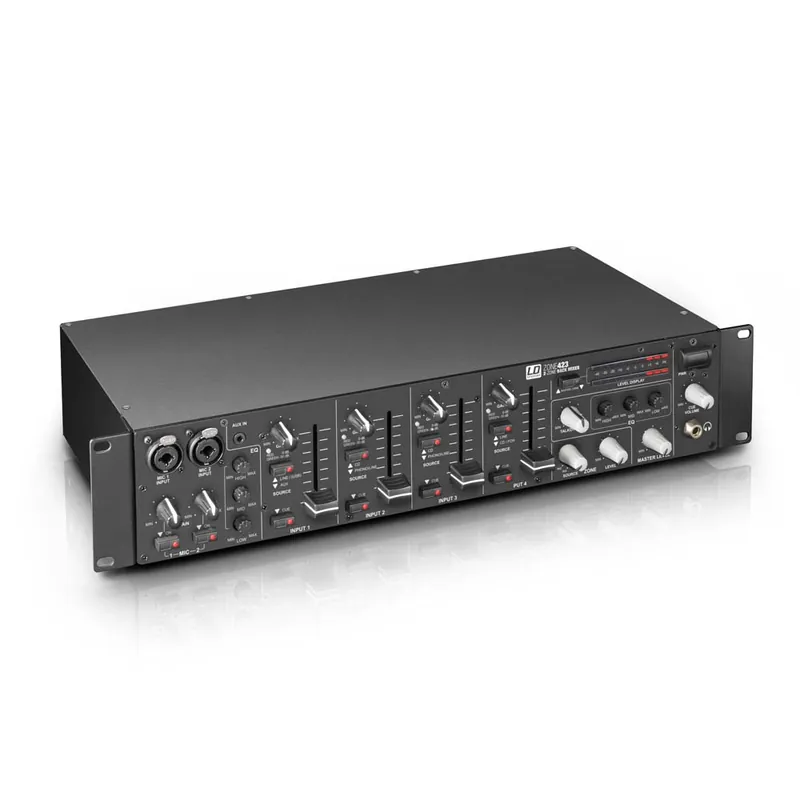

LD Systems ZONE 423 2-Zonen-MixerDer ZONE 423 ist ein umfassend ausgestatteter Zonenmischer mit 4 Line- und 2 Mikrofonkanälen , die einem Master- und einem Zonenausgang zugeordnet werden können, sowie Eingängen für ein externes Notfall-Durchsagesystem und fernbedientes Stummschalten. Durch vielseitige Anschlussmöglichkeiten ist das kompakte 2HE Rackgerät die perfekte Steuerzentrale für Beschallungssysteme in der Gastronomie, in Clubs, Hotels, Fitnesscentern und ebenso hervorragend für Präsentationen und DJs geeignet.Neben den beiden symmetrierten Mikrofoneingängen mit regelbarem Gain und Talkover-Pegel,12V-Phantomspeisung und gemeinsamem 3-Band-EQ bietet der ZONE 423 Line-, Phono- und Aux-Stereoanschlüsse im Cinch-Format, einen FOH-Eingang mit symmetrische Stereoklinken sowie je einen USB- und 3,5 mm Miniklinken-Anschluss . Der USB-Port dient als Stereo-Ein- und Ausgang und erlaubt, den Mixer als externes Audio-Interface zu nutzen. Die vier Eingangskanäle besitzen individuelle Gain-Regler mit Signal- und Spitzenwertanzeige, 45 mm Fader zur Lautstärkeeinstellung und Cue-Taster.Die Master- und Zonen-Sektionen verfügen jeweils über eine eigene Klangregelung, symmetrische XLR- und unsymmetrische Cinch-Ausgänge , der Master-Output zusätzlich über Klemmblock-Anschlüsse und der Zonen-Ausgang über einen Monosummen-Taster und 100 Hz Hochpassfilter. Die Stereo-Pegelanzeige lässt sich Master oder Zone zuordnen, der maximale Ausgangspegel kann für beide auf der Rückseite des Mixers voreingestellt werden. Neben einem regelbaren Kopfhöreranschluss zum Vorhören besitzt der ZONE 423 auch einen Recording-Ausgang.ProduktartMischpulteTypInstallationen, StereoAnzahl Zonen2 (Master, Zone)TypInstallationen, StereoEinbauhöhe2 HEEingangskanäle gesamt6 (2x Mic, 1x Line/Aux, 2x Line/Phono, 1x Line/FOH)Frequenzgang20 – 40000 HzMikrofonkanäle2 (mit Phantom Power 12 V)Anschlüsse Mikrofonkanäle6,3 mm Klinke (symmetrisch), XLRBedienelemente Mikrofonkanäle1 x EQ Hi, 1 x EQ Low, 1 x Talkover, 1 x Talkover Level, Gain, On / OffAnzeigeelemente MikrofonkanäleLED (ON)Eingangsimpedanz Mikrofonkanäle4 kOhmEingangsempfindlichkeit Mikrofonkanäle8 mVTHD Mikrofonkanäle0,07%Line-Kanäle4 (Input 1: USB/Line, Input 2 + 3: Line/Phono/CD, Input 4: Line/FOH)Line-EingangsanschlüsseInput 1: 2x Cinch + 3,5 mm Stereo Klinke + USB, Input 2 + 3: 4x Cinch, Input 4: 4x Cinch + 2x 6,3 mm KlinkeBedienelemente Line-KanäleCue, Enable FOH, Gain, Level, SourceAnzeigeelemente Line-KanäleLED (Cue), LED (Signal/0 dB)Eingangsimpedanz Line-Kanäle(Phono) 60 kOhm, 6 kOhmEingangsempfindlichkeit Line-Kanäle(Phono) 10m V, 1 VTHD Line-Kanäle(Phono) 0,05%, 0,03%Eingangsempfindlichkeit AUX/Line3 VLine-Ausgänge3 (Master – Stereo, Zone – Stereo/Mono, Rec – Stereo)Ausgangsanschlüsse MasterCinch (2 x), Klemmblock, XLR (2 x, symmetrisch)Bedienelemente MasterEQ Hi, EQ Low, EQ Mid, Level, max. LevelAnzeigeelemente Master2 x 10 Segment Level Meter (umschaltbar Master/Zone)Ausgangspegel Master(symmetrisch) 21 dBu, (unsymmetrisch) 18 dBuAusgangsanschlüsse ZoneCinch (2 x), Klemmblock, XLR (2 x, symmetrisch)Bedienelemente Zone100 Hz High Pass, EQ Hi, EQ Low, Level, max. Level, Mono, Source Input 2 – 4/MixAnzeigeelemente Zone2 x 10 Segment Level Meter (umschaltbar Master/Zone)Ausgangspegel Zone(symmetrisch) 21 dBu, (unsymmetrisch) 18 dBuAusgangsanschlüsse Rec2 x CinchKopfhörerausgang1Anschluss Kopfhörerausgang6,3 mm StereoklinkeBedienelemente KopfhörerausgangCue VolumeAusgangsspannug Kopfhörerausgang(@ 32 Ohm) 1,2 VZusätzliche Eingänge2 (Emergency Input, Output Mute)Anschlüsse zusätzliche EingängeKlemmblockBedienelemente zusätzliche EingängeLevel Emergency InputEingangsempfindlichkeit Emergency Input5 Vzusätzliche BedienelementePower-SchalterZusätzliche AnzeigeelementePower LEDBetriebsspannung220 – 250 V AC, 50 HzNetzanschlussIEC GerätebuchseLeistungsaufnahme22 WSicherungT 500 mAL / 250 VBreite483 mmHöhe89 mmTiefe210 mmGewicht3,3 kgZubehör (im Lieferumfang)Klemmblöcke, Netzkabel
