Beschreibung

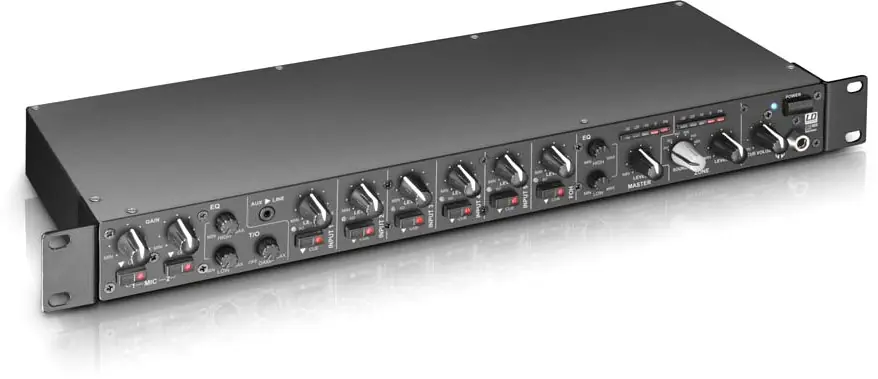

19″ 2-Zonen Mixer 1HELD Systems ZONE 622 2-Zonen-MixerDer ZONE 622 ist ein besonders kompakter 1 HE Zonenmischer mit 6 Line- und 2 Mikrofonkanälen , die einem Stereo- und einem Mono-Masterausgang zugeordnet werden können. Das Gerät verfügt über alle wesentlichen Funktionen, einen Eingang für ein externes Notfall-Durchsagesystem mit eigenem Lautstärkeregler und einen Anschluss zum ferngesteuerten Stummschalten. Der ZONE 622 eignet sich zur Beschallung separater Zonen in Restaurants, Clubs, Hotels, Fitnesscentern und für Präsentationen.Die beiden symmetrierten Mikrofonkanäle mit Stereoklinken-Eingang sind mit Reglern für Gain, Talkover-Lautstärke, Talkover-Dämpfung,12V-Phantomspeisung und einer gemeinsamen 2-Band-Klangregelung ausgestattet. Die Line-Kanäle 1 und 2 können auch zum unsymmetrischen Anschluss von Mikrofonen genutzt werden, Kanal 6 ist speziell für symmetrische FOH-Signale ausgelegt. Die Stereo-Eingangskanäle des ZONE 622 besitzen Cue-Taster und Lautstärkeregler mit Signalanzeige, die Kanäle 1 – 5 zusätzliche Gain-Trimmer. Darüber hinaus verfügt der Zonenmixer über einen 3,5 mm Miniklinken-Eingang und einen USB-Port , der als Stereo-Ein- und Ausgang (Recording Out) dient. So läßt sich der ZONE 622 wie ein externes Audio-Interface nutzen.Die Stereo- und Mono-Ausgangssektionen besitzen eigene Pegelanzeigen, 2-Band-Klangregelung, Trimmer zur Einstellung der maximalen Ausgangspegel sowie elektronisch symmetrierte Klinken- und Klemmblock-Anschlüsse . Die Stereo-Sektion verfügt zusätzlich über unsymmetrische Cinch-Buchsen. Ein regelbarer Kopfhöreranschluss zum Vorhören und ein Recording-Ausgang vervollständigen die Ausstattung des ZONE 622.Technische Daten:Produktart:MischpulteTyp:InstallationenAnzahl Zonen:2 (Master, Zone)Typ:StereoEinbauhöhe:1 HEEingangskanäle gesamt:8 (2x Mic, 2x Mic/Line, 3x Line, 1x FOH)Frequenzgang:20 – 40000 HzMikrofonkanäle:2 (mit Phantom Power 12 V)Anschlüsse Mikrofonkanäle:6,3 mm Klinke (symmetrisch)Bedienelemente Mikrofonkanäle:1 x EQ HiBedienelemente Mikrofonkanäle:1 x EQ LowBedienelemente Mikrofonkanäle:1 x Talk Over DampBedienelemente Mikrofonkanäle:1 x Talk Over LevelBedienelemente Mikrofonkanäle:GainBedienelemente Mikrofonkanäle:On / OffAnzeigeelemente Mikrofonkanäle:LED (ON)Eingangsimpedanz Mikrofonkanäle:4 kOhmEingangsempfindlichkeit Mikrofonkanäle:6,1 mVTHD Mikrofonkanäle:0,08%Line- / Mikrofon-Kanäle:2Line- / Mikrofon-Eingangsanschlüsse:2 x CinchLine- / Mikrofon-Eingangsanschlüsse:3,5 mm Stereo Klinke (Input 1)Line- / Mikrofon-Eingangsanschlüsse:6,3 mm Klinke (symmetrisch)Bedienelemente Line- / Mikrofon-Kanäle:CueBedienelemente Line- / Mikrofon-Kanäle:LevelBedienelemente Line- / Mikrofon-Kanäle:Mic/LineBedienelemente Line- / Mikrofon-Kanäle:TrimAnzeigeelemente Line- / Mikrofon:LED (Cue)Anzeigeelemente Line- / Mikrofon:LED (Signal)Line-Kanäle:3Line-Eingangsanschlüsse:Input 3-4: 2 x CinchLine-Eingangsanschlüsse:Input 5: 2 x Cinch + USBBedienelemente Line-Kanäle:CueBedienelemente Line-Kanäle:LevelBedienelemente Line-Kanäle:TrimAnzeigeelemente Line-Kanäle:LED (Cue)Anzeigeelemente Line-Kanäle:LED (Signal)Eingangsimpedanz Line-Kanäle:4 kOhmEingangsempfindlichkeit Line-Kanäle:1,5 VTHD Line-Kanäle:0,03%Eingangsempfindlichkeit AUX/Line:3 VFOH-Kanäle:1Anschlüsse FOH-Eingang:6,3 mm Klinke (2 x, symmetrisch)Bedienelemente FOH-Kanäle:CueBedienelemente FOH-Kanäle:LevelAnzeigeelemente FOH-Kanäle:LED (Cue)Anzeigeelemente FOH-Kanäle:LED (Signal)Line-Ausgänge:3 (Master – Stereo, Zone – Mono, Rec – Stereo)Ausgangsanschlüsse Master:6,3 mm Klinke (2 x, symmetrisch)Ausgangsanschlüsse Master:Cinch (2 x)Ausgangsanschlüsse Master:KlemmblockBedienelemente Master:EQ HiBedienelemente Master:EQ LowBedienelemente Master:LevelBedienelemente Master:max. LevelAnzeigeelemente Master:5-Segment Level MeterAusgangspegel Master:(symmetrisch) 24 dBuAusgangspegel Master:(unsymmetrisch) 18 dBuAusgangsanschlüsse Zone:6,3 mm Klinke (symmetrisch)Ausgangsanschlüsse Zone:KlemmblockBedienelemente Zone:EQ HiBedienelemente Zone:EQ LowBedienelemente Zone:LevelBedienelemente Zone:max. LevelBedienelemente Zone:Source Input 1-5/MixAnzeigeelemente Zone:5-Segment Level MeterAusgangspegel Zone:24 (symmetrisch/unsymmetrisch) dBuAusgangsanschlüsse Rec:2 x CinchKopfhörerausgang:1Anschluss Kopfhörerausgang:6,3 mm StereoklinkeBedienelemente Kopfhörerausgang:Cue VolumeAusgangsspannug Kopfhörerausgang:(@ 32 Ohm) 1,25 VZusätzliche Eingänge:2 (Emergency Input, Output Mute)Anschlüsse zusätzliche Eingänge:KlemmblockBedienelemente zusätzliche Eingänge:Level Emergency Inputzusätzliche Bedienelemente:Power-SchalterZusätzliche Anzeigeelemente:LED (Power)Betriebsspannung:220 – 250 V AC, 50 HzNetzanschluss:IEC GerätebuchseLeistungsaufnahme:18 WSicherung:T 500 mAL / 250 VBreite:485 mmHöhe:44 mmTiefe:179 mmGewicht:2,4 kgZubehör (im Lieferumfang):KlemmblöckeZubehör (im Lieferumfang):Netzkabel
